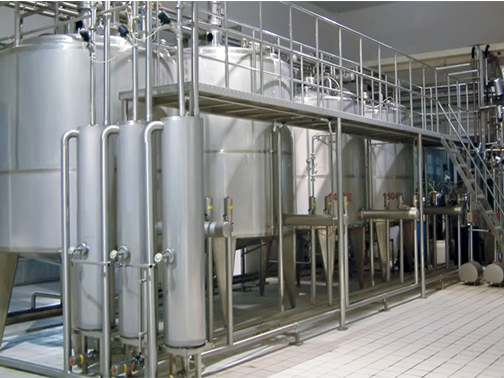

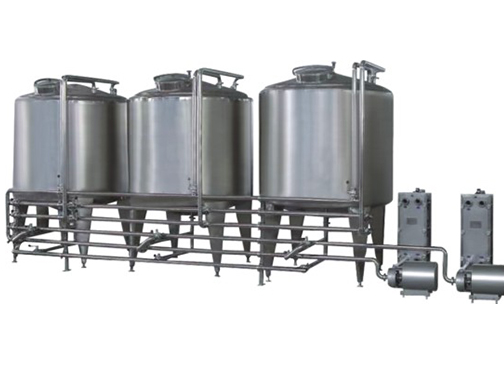

由酸、堿、熱水罐及濃酸(堿)推車及濃酸濃堿桶，進程泵，電器控制箱濃酸(堿)液隔膜泵，和一組閥件、管道、管接件等組成。各儲罐均由優質不銹鋼制造，與酸堿接觸的部位均為SUS316L材質，進料泵與回流泵皆為離心式，進料泵入口與三個貯罐側部放液口相連并用蝶閥控制，其出口與雙聯過濾器繼而與各管道接通，清洗液經加熱（采用攪拌器對清洗液混勻）后送至各清洗點 ?；亓鞅萌肟谂c回流管道相連，其出口與四個貯罐上部的回流液入口相連，并用碟閥控制，每個貯罐下部設有排污口和溢流口，罐上設有溫度計與液位計，頂部有人孔蓋，配置有濃酸堿添加口，罐頂部還設有放空光管，以排放廢氣。
應用領域：
引進到食品，飲料及制藥等工廠。
清洗液通過溫度控制儀設定清洗溫度；
CIP站各罐內液位的高低采用自動報警并指示；
清洗過程轉換通過人工操作相應的管路閥門進行；
CIP系統與所有的加工設備連成一個循環的清洗回路。
|
CIP罐體規格 |
1000L-10000L |
|
|
CIP 罐類別 |
堿罐、酸罐、熱水罐、清水罐、回水罐 |
|
|
清洗回路 |
單回路、雙回路、三回路、四回路 |
|
|
加熱方式
|
罐體內置盤管式加熱、外置板片式加熱、外置列管加熱 |
|
|
自動化配置及特點
|
全自動 |
1. 清洗液流量自動控制 2. 清洗液溫度自動控制 3. 罐內液位自動補償控制 4. 罐內酸、堿液的濃度自動補償 5. 酸液、堿液、熱水的換相自控操作 6. 系統報警裝置 |
|
半自動 |
1. 清洗液溫度自動控制 2. 含配電柜，手動控制其他操作 |
|
|
手動 |
1. 手動操作 |
|
